L390QS无缝钢管与L390QS管线无缝管 高性能管线钢管的全面解析

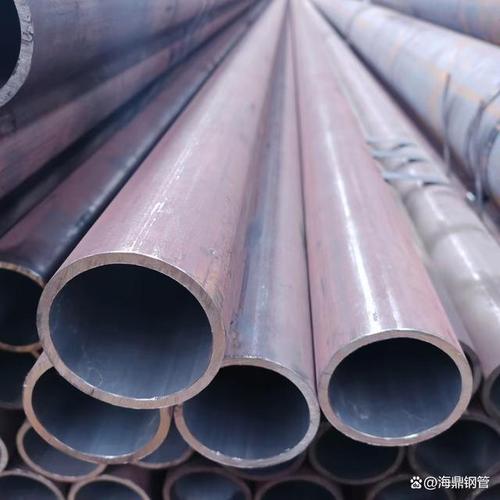

L390QS无缝钢管和L390QS管线无缝管是油气输送、高压流体管道等领域广泛应用的高性能钢管产品。其中的“L390QS”标准牌号代表了该钢管具有特定的力学性能和工艺特性，尤其适用于对强度、韧性和焊接性能有较高要求的管线工程。

一、L390QS的牌号含义与标准背景

L390QS中的“L”通常代表管线用钢（Linepipe），“390”表示该钢种的最小屈服强度为390 MPa，“QS”则可能指代淬火+回火（Quenching and Self-tempering）或特定的交货状态。该牌号常见于石油天然气工业管线输送系统用钢管标准中，如GB/T 9711或API Spec 5L的衍生要求，通常对应ISO 3183中的L390或X56级别。无缝生产工艺（热轧或冷拔）保证了钢管的整体连续性和均质组织，避免了焊缝带来的潜在缺陷。

二、化学成分与力学性能

L390QS无缝钢管的化学成分经过精心设计，通常采用低碳（C≤0.16%）、低硫磷（S、P≤0.020%）并添加铌、钒、钛等微合金元素，以细化晶粒并提高强度和韧性。其力学性能满足：屈服强度390~500 MPa，抗拉强度490~630 MPa，屈强比不超过0.90，断后伸长率≥20%，同时具有优良的低温冲击韧性（如-20℃夏比冲击功≥40J）。通过控轧控冷或调质热处理，可获得铁素体+贝氏体或回火索氏体组织，确保钢管在高压输送条件下的安全可靠性。

三、无缝钢管与管线无缝管的共性及差异

L390QS无缝钢管泛指采用无缝工艺生产的该牌号钢管，注重尺寸精度、表面质量和综合力学性能，适用于机械结构、液压系统等。L390QS管线无缝管则特指用于长距离油气输送管线的无缝管，除满足强度要求外，还需通过严格的管线服役性能评估，如抗氢致开裂（HIC）、抗硫化物应力腐蚀（SSC）试验，以及符合管线设计规范的几何尺寸和端部加工要求。两者在材质上一致，但管线管在检验项目和验收标准上更为严苛，往往需要提供第三方监造和全流程质量追溯。

四、主要应用领域

凭借高强度和良好韧性，L390QS无缝钢管/管线无缝管广泛应用于：高压油气输送管线（如集输管道、城市燃气管网）、低温环境管道、海洋平台管线、化工装置中的高压工艺管道，以及具有腐蚀性介质输送需求的场合（采用抗腐蚀版本）。在页岩气开发、煤制气输送等新兴领域，该钢管亦能有效降低壁厚、节约成本并提高输送效率。

五、生产工艺关键控制点

生产L390QS无缝钢管通常采用连铸圆管坯—环炉加热—穿孔—连轧—定径—热处理（淬火+回火）—矫直—无损检测的流程。质量控制重点包括：管坯的洁净度与低倍组织；热轧过程的温度控制以细化晶粒；热处理工艺参数精确控制以稳定强度和不产生异常组织；以及100%超声波探伤、水压试验和尺寸检测，确保每支钢管符合标准要求。对于管线无缝管，还需增加硬度均匀性、DWTT（落锤撕裂试验）等检验项目。

六、选用与焊接注意事项

在选用L390QS无缝钢管时，应根据设计压力、介质腐蚀性和环境温度确定钢级和交货状态，并明确是否需满足HIC/SSC性能。焊接方面，该钢种碳当量较低，焊接性良好，但需采用相匹配的低氢焊接材料和合理的预热/道间温度控制，避免冷裂纹。焊后可根据需要进行消应力热处理，特别是在厚壁或苛刻腐蚀环境下。针对管线钢管，推荐采用自动焊或半自动焊工艺，并严格执行焊接工艺评定。

七、

L390QS无缝钢管与L390QS管线无缝管是兼具高强度、高韧性和优良焊接性的钢管产品，适用于对安全性和可靠性要求高的管线及高压流体输送场景。正确理解其牌号含义、性能特点和制造标准，并重视选材、焊接及检验环节，是保障工程质量和长期安全运行的关键。随着我国管线钢技术的不断进步，这类无缝钢管将在能源输送领域发挥越来越重要的作用。
